設備仕様明細　 　　　　　　　　　　　　 　　ホームページに戻る

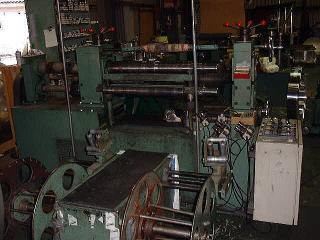

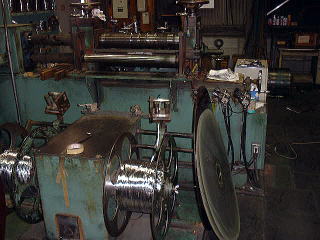

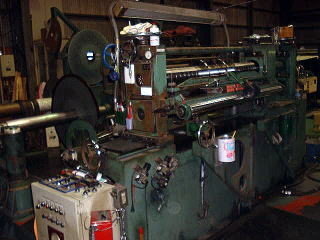

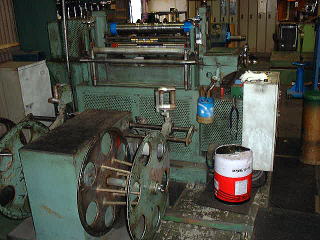

　　　　　　　　　　《細幅ライン１号機》

切断可能範囲
　①板厚（㎜）　0.12～1.0　②切断幅（㎜）　16以上
　③最多条数　20条　　　　④材質　A1050・A5052 O可（0.3以上）
製品寸法（仕上がり）
　①内径（㎜）　200φ・250φ・300φ・320φ・350φ・400φ・500φ
　②最大外径（㎜）　1200φ　③最大重量（㎏）　500
寸法精度
　①幅公差（㎜）　±0.1　②蛇行公差（㎜/ｍ）　2/1
　③捲取端面の凸凹（㎜） 0.5以内
加工可能元COIL
　①最大幅（㎜）　630　②最大外径（㎜）　1300φ
　③最大重量（㎏）　1,500　④内径（㎜）　200φ～500φ
　　　　　　　　　　《細幅ライン２号機》

切断可能範囲
　①板厚（㎜）　0.6～3.0　②切断幅（㎜）　20以上
　③最多条数　10条　　　　④材質　A1050・A5052 O否
製品寸法（仕上がり）
　①内径（㎜）　300φ・350φ・400φ・480φ・500φ
　②最大外径（㎜）　1200φ　③最大重量（㎏）　2500
寸法精度
　①幅公差（㎜）　±0.1　②蛇行公差（㎜/ｍ）　2/1
　③捲取端面の凸凹（㎜） 0.5以内
加工可能元COIL
　①最大幅（㎜）　630　②最大外径（㎜）　1300φ
　③最大重量（㎏）　1,500　④内径（㎜）　300φ・400φ・500φ

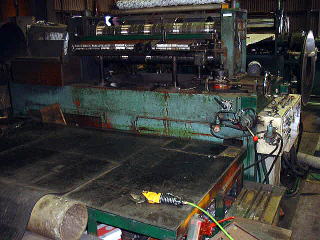

　　　　　　　　　　《広幅ライン３号機》

切断可能範囲
　①板厚（㎜）　0.8～3.0　②切断幅（㎜）　200以上
　③最多条数　4条　　　　④材質　A1050・A5052 O材否
製品寸法（仕上がり）
　①内径（㎜）　500φ
　②最大外径（㎜）　1200φ　③最大重量（㎏）　2000
寸法精度
　①幅公差（㎜）　±0.1　②蛇行公差（㎜/ｍ）　2/1
　③捲取端面の凸凹（㎜） 0.5以内
加工可能元COIL
　①最大幅（㎜）　1250　②最大外径（㎜）　1500φ
　③最大重量（㎏）　2,000　④内径（㎜）　500φ・600φ
　　　　　　　　　　《細幅ライン４号機》

切断可能範囲
　①板厚（㎜）　0.3～2.0　②切断幅（㎜）　70～600
　③最多条数　10条　　　 ④材質　A1050・A5052 O材否
製品寸法（仕上がり）
　①内径（㎜）　300φ・508φ
　②最大外径（㎜）　1200φ　③最大重量（㎏）　2000
寸法精度
　①幅公差（㎜）　±0.2　②蛇行公差（㎜/ｍ）　2㎜・10㎜以内
　③捲取端面の凸凹（㎜） 0.5以内
加工可能元COIL
　①最大幅（㎜）　1250　②最大外径（㎜）　1500φ
　③最大重量（㎏）　3,000　④内径（㎜）　500φ
　　　　　　　　　　《細幅ライン５号機》

切断可能範囲
　①板厚（㎜）　0.12～1.0　②切断幅（㎜）　7以上
　③最多条数　20条　　　　④材質　A1050・A5052 O材可（0.3以上）
製品寸法（仕上がり）
　①内径（㎜）　200φ・250φ・300φ・400φ・500φ
　②最大外径（㎜）　1000φ　③最大重量（㎏）　500
寸法精度
　①幅公差（㎜）　±0.1　②蛇行公差（㎜/ｍ）　2/1
　③捲取端面の凸凹（㎜） 0.5以内
加工可能元COIL
　①最大幅（㎜）　620　②最大外径（㎜）　1300φ
　③最大重量（㎏）　1,500　④内径（㎜）　200φ～500φ

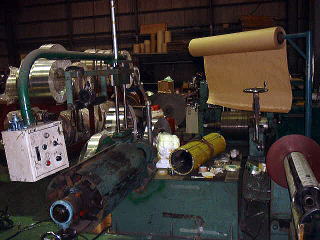

　　　　　　　　　　《保温保冷用巻替１号機》

　①板厚（㎜）　　　　　　　　0.3～1.0
　②切断幅（㎜）　　　　　　 500～1100
　③元材最大重量（㎏）　　2500
　④元材内径（限定）　　　 508φ
　⑤製品仕上り内径　　　　200φ・300φ

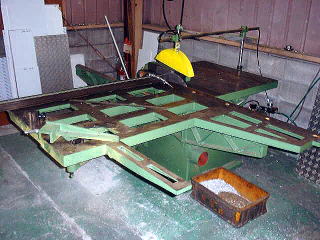

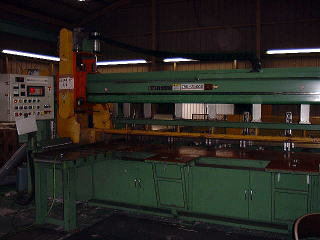

　　　　　　　　　　《プレートソー１号機》

①板厚（㎜）　　　　　　　　　　　　3.0～150.0
②切断幅（㎜）　　　　　　　　　　　3100
③寸法公差（㎜）　　　　　　　　　　±1.0
④馬力　　　　　　　　　　　　　　　　7.5ｋｗ
⑤自動制御装置付き鋸軸送り　　1.5ｋｗ
⑥自動制御装置付定規送り　　　3100㎜　1.5ｋｗ
　　　　　　　　　　《プレートソー２号機》

①板厚（㎜）　　　　　　　　　　　　3.0～120.0
②切断幅（㎜）　　　　　　　　　　　1300
③寸法公差（㎜）　　　　　　　　　　±1.0
④馬力　　　　　　　　　　　　　　　　2.2ｋｗ

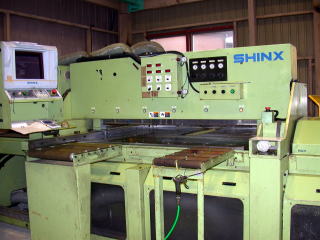

　　　　　　　　　　《プレートソー３号機》　『高精度』

「一般切断」
①板厚（㎜）　　　　　　　　　　　 　4.0～100.0
②切断幅（㎜）　　　　　　　　　　 　1550
③寸法公差（㎜）　　　　　　　　　　±0.5
④馬力　　　　　　　　　　　　　　　 　7.5ｋｗ
⑤自動制御装置付き鋸軸送り　 　1.0ｋｗ
⑥自動制御装置付定規送り　　 　1.0ｋｗ

「精密切断」
①板厚（㎜）　　　　　　　　　　　 　4.0～60.0
②仕上鋸馬力　　　　　　　　　　 　1.0kw
③寸法公差（㎜）　　　　　　　　　　
幅・長さ／板厚 4～30 35～60
20～200角 ±0.1 ±0.15
201～400角 ±0.1 ±0.15
401～800角 ±0.15 ±0.2
801～1250角 ±0.2 ±0.2
1251～1550角 ±0.25 ±0.25

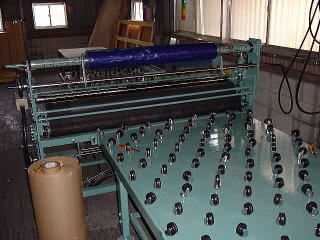

　　　　　　　　　　《ビニール貼り機》

①張　付　幅　　　　　　最大 1600㎜
②両面同時張付可能
《お問い合わせ先》
　　TEL: 072-432-7315　　　FAX : 072-432-7369
